测量的是哪个方向?
采用胸前 Z 分量测量时,传感器记录磁场在 Z 方向上的投影,记作 Bz。把胸前检测平面定义为 XY 平面,Z 方向就是垂直于该平面的方向,可直观理解为胸部的前后方向。在常用近似模型下,这一分量主要反映与检测平面平行的电流分量。
FROM SIGNAL TO UNDERSTANDING
心脏磁场源于心肌电活动,胸前记录的信号可用皮特斯拉(pT)计量。1 pT = 10−12 T,即万亿分之一特斯拉。
从 R 波、T 波的波形特征,到 ST 段的细微变化,心磁图记录心脏磁场在不同阶段的变化,为理解心脏电生理活动提供新的观察维度。
我们专注于心磁图技术与相关医疗设备应用,通过非接触式采集与可视化呈现,让心脏磁场随时间和空间的变化被看见。
了解测量原理A CLOSER LOOK
关注医生真正关心的问题:
测量什么、如何使用,以及有哪些证据。
01 / FUNDAMENTALS
从肌肉收缩,到心脏电活动
心电图与心磁图的两种记录方式
心肌的除极与复极并非在所有区域同时发生。不同区域之间的电位差驱动心肌组织中的电流,产生微弱的心脏磁场。随着电活动的推进,电流及其磁场的分布不断变化。
心磁图记录这些组织电流产生的磁信号,将难以直接感知的微弱变化呈现为波形与图谱。
原理科普 · 帮助理解心磁测量采用胸前 Z 分量测量时,传感器记录磁场在 Z 方向上的投影,记作 Bz。把胸前检测平面定义为 XY 平面,Z 方向就是垂直于该平面的方向,可直观理解为胸部的前后方向。在常用近似模型下,这一分量主要反映与检测平面平行的电流分量。
将胸前不同位置的心磁信号随时间的变化汇集起来,便形成心脏磁场的时空图谱:既呈现一次心搏中的变化过程,也显示同一时刻不同位置的磁场分布。
ECG & MCG
40 秒对比动画
体表电位差与胸前磁场
动画对照两种记录方式,并展示简化模型中两种电流分布对应的测量结果。
左侧放置体表电极,右侧将磁探头移至胸前,分别呈现电位与磁场的记录方式。
CARDIAC MAGNETIC SIGNALS
非接触采集、探头阵列与微弱信号

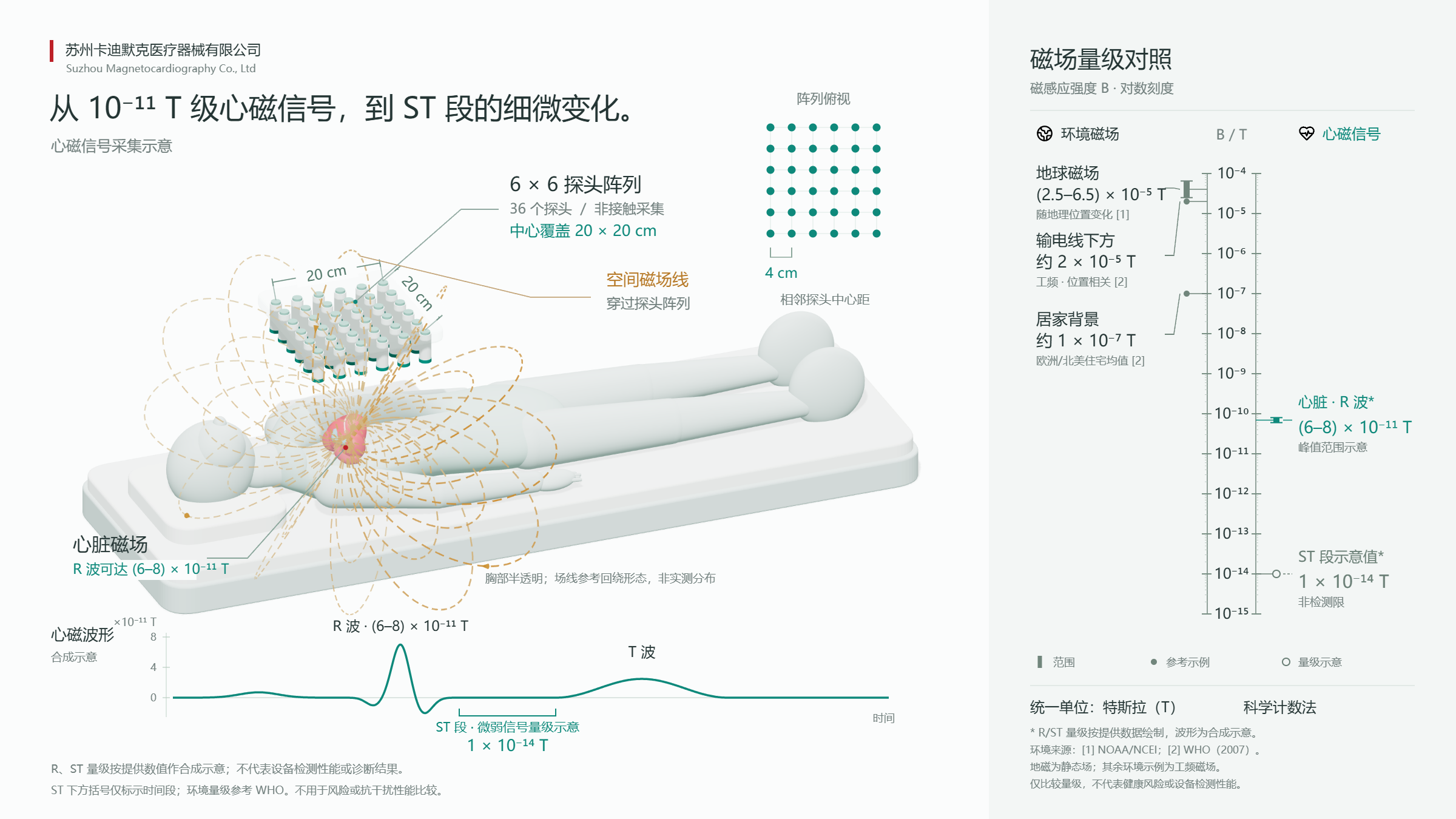

胸前的探头阵列记录不同位置的磁信号,波形呈现信号随时间的变化。图中场线与量级对照用于帮助理解微弱磁场的测量。


探头在胸前不同位置记录磁信号,图中虚线和半透明处理用于呈现空间关系。
磁感应强度 B · 对数刻度 · 环境参考与心磁示意
已选中 R 波峰值区域。
统一使用特斯拉(T):1 × 10−14 T = 0.00000000000001 T。环境量级参考原图中的 NOAA/NCEI、WHO(2007)。地磁为静态场,其余环境示例为工频磁场;仅比较量级,ST 段数值为量级示意,不是设备检测限,也不用于健康风险或抗干扰性能比较。
高亮区域为 R 波峰值。
VENTRICULAR ELECTRICAL ACTIVITY
43 秒分阶段演示
除极、复极与磁场变化
心室除极与复极的推进,伴随着波形和磁场分布的变化。动画呈现这些信息之间的关系,帮助理解一次心搏中的电活动过程;心室模型为教学示意,磁场图与蝶形图来自同组实测资料,两者并非逐点对应。
从 Q 前的静息画面开始,观察室间隔与两侧室壁的激动,以及金色箭头所示的推进方向。
FROM SIGNAL TO IMAGE
磁场分布与伪电流密度矢量图

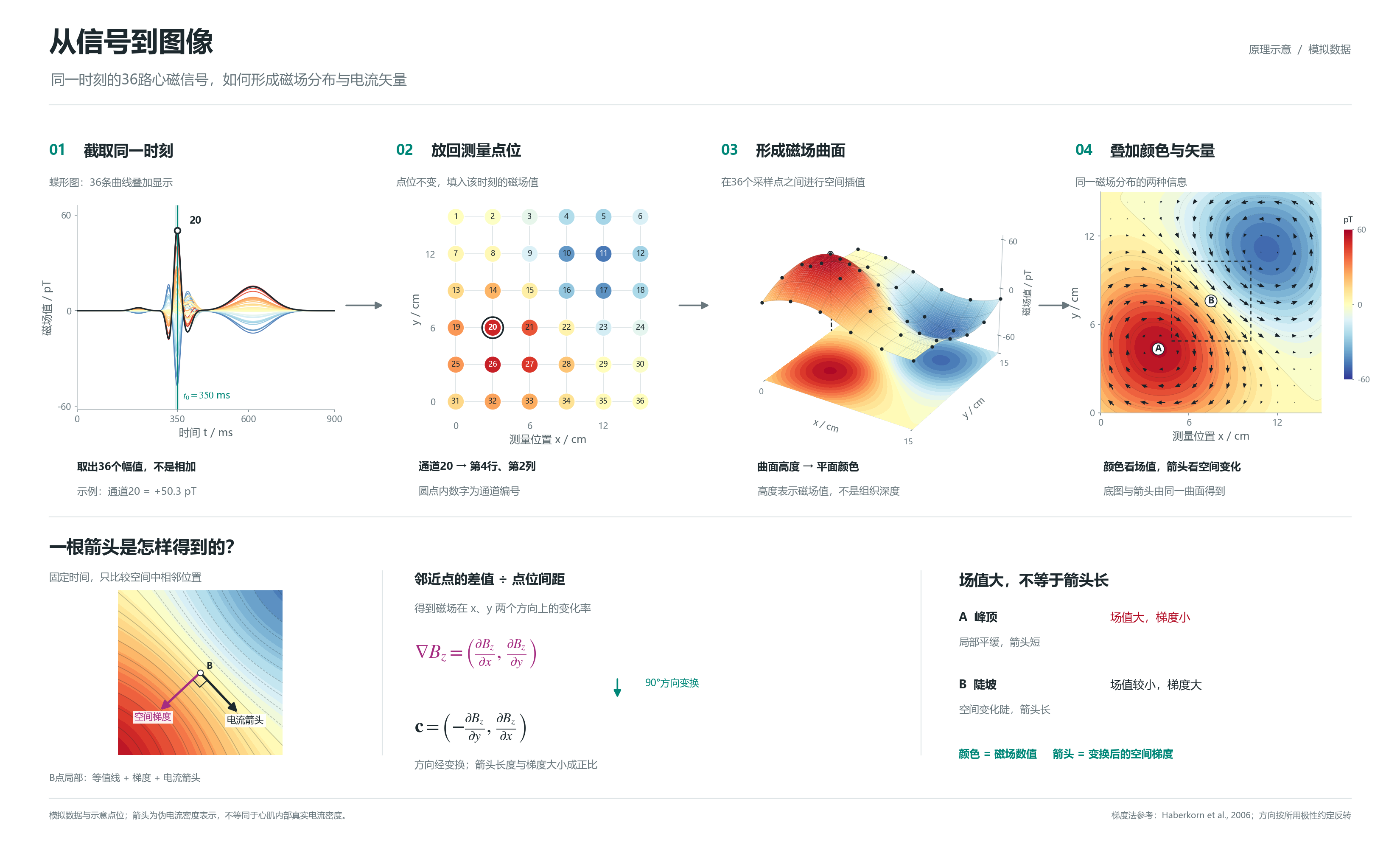

以 36 通道同步采集为例:多通道波形展示不同位置的信号变化,蝶形图将这些波形叠加。选取同一时刻各测点的值,并结合点位插值,得到磁场空间分布;再由磁场的空间变化构成伪电流密度矢量图。
MAGNETIC FIELD & WAVEFORMS
QUESTIONS & ANSWERS
心电图(ECG)记录电位差,心磁图(MCG)检测磁场。两者都用于观察心脏电活动,但测量的物理信号不同。[1]
心电图通过放置在体表的电极,记录各导联电位差随时间的变化,以波形呈现心脏电活动的特征。它记录的是持续变化的信号,而不仅是某一时刻的结果。[2]
心磁图通过体外磁传感器,检测心脏电活动产生的微弱磁场。多测点采集可以呈现磁信号的时间波形和磁场的空间分布,为观察心脏电活动提供另一种视角。[3]
由于电位测量与磁场测量对内部电流源的响应不同,两者获得的信息并不完全相同,可以形成互补。因此,心磁图的特点不只是“测点更多”,而是提供了不同于电位测量的磁场信息。[4]
以上为原理参考。所引 FDA 文件属于其他厂商设备,不是本产品的注册或认证资料。
心磁图在疑似心肌缺血辅助评估方面已有研究。不需要先确诊心脏疾病才考虑进一步检查;是否将心磁图纳入检查方案,应由医生结合症状、风险因素与既往检查结果判断。[5]
以下为就诊讨论与领域研究参考,不是本产品已获批适用人群。MCG-36OPM-01 目前注册中,最终适用范围以获批注册资料及说明书为准。
不知道自己是否“三高”?可先通过测血压、查血糖和血脂了解基础风险;同时有胸部不适者,结合症状进一步评估。[10]
如何安排检查:生活习惯、危险因素和指标异常本身不等于已发生心脏损伤或冠脉微循环障碍,也不单独构成心磁检查指征。心磁图结果需结合临床解读,不能单独确诊或排除冠心病。上述研究和健康信息不等同于本产品的临床验证。
急症提醒:若出现突发、持续或加重的胸痛,尤其伴呼吸困难、冷汗等,请立即寻求急诊医疗帮助,不要等待心磁图检查。[11]
检查前应处理身上可能含铁、镍等可磁化材料的物品。请按工作人员要求,取下可安全取下的随身金属物品,或更换带金属部件的衣物,例如裤子金属拉链、女性内衣金属扣等,以减少对检测的干扰。
金属假牙、宫内节育器(避孕环)等需提前告知。包括老式金属假牙、老式金属避孕环,以及其他固定或植入的金属物。是否影响检查需结合具体材料和设备要求评估,不能仅凭外观或年代判断。
可摘式金属假牙请按工作人员要求处理;固定假牙和体内装置不要为本检查自行拆除或取出,应由医生评估是否适合检查及如何安排。检查准备请遵循产品说明书与医疗机构指导。
对于 MCG-36OPM-01,一般情况下,从上床躺下到下床离开设备,整次检查不超过 3 分钟。这里指在设备上的检查过程,不包含候诊、检查前更衣或医生解读报告的时间。
其中,连续采集约 1 分钟;其余时间用于躺卧、初步定位、移入、自动精定位和移出。流程动画压缩展示采集时间。
上述约 3 分钟仅适用于 MCG-36OPM-01。MCG 9 SQUID 设备需依次采集四个区域,每区约 1 分钟,整次检查约 10–15 分钟,具体受现场干扰影响。查看 MCG 9 检查流程。

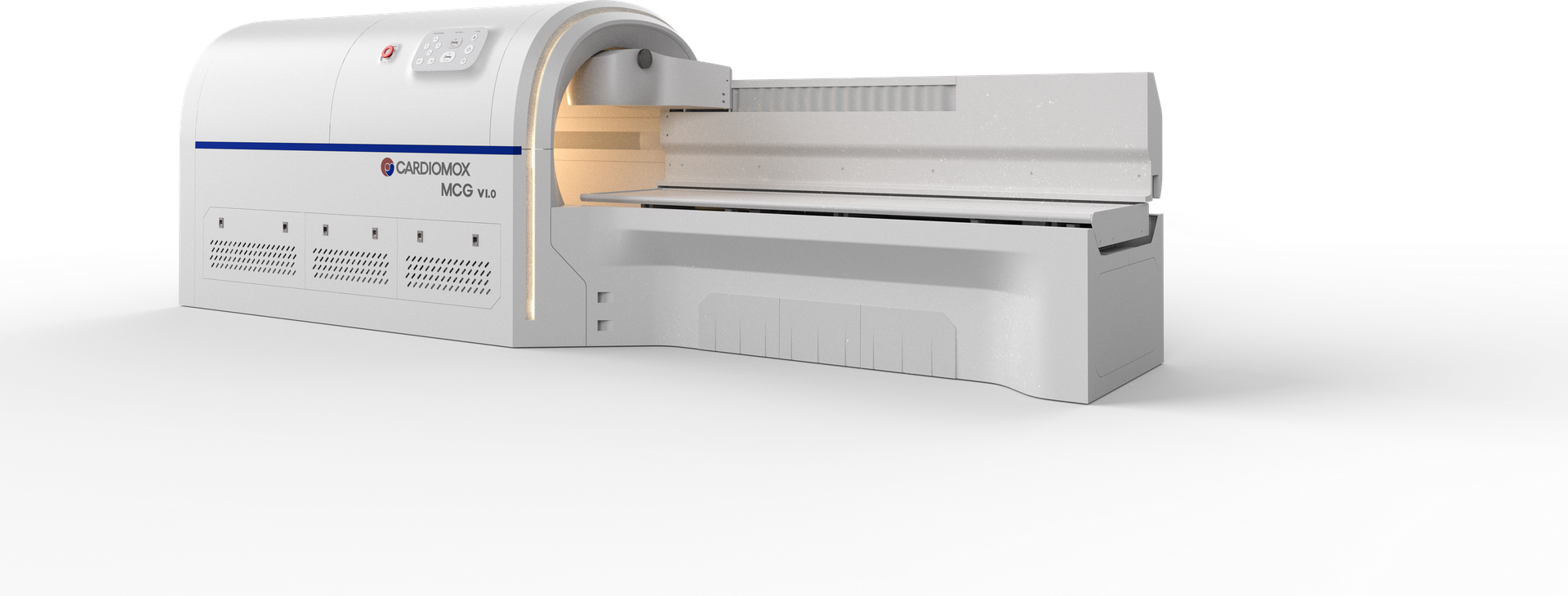

SYSTEM OVERVIEW
当前型号正在注册中,最终适用范围以获批注册资料及说明书为准。
OPM PRINCIPLE
40 秒原理动画
磁屏蔽、激光与原子自旋
灰色表示外界背景,绿色表示心脏磁场。动画先展示屏蔽前探头所在区域的磁场。
EXAMINATION WORKFLOW
OPM · 30 秒流程动画
实际连续采集约 1 分钟
在设备外大致对准胸口,重点调整探头与患者之间的距离。此时尚未进入屏蔽测量空间,画中画不显示有效心磁信号。
连续采集约 1 分钟;从上床到下床通常不超过 3 分钟。操作请遵循产品说明书与医疗机构指导。
DEPLOYMENT & SERVICE

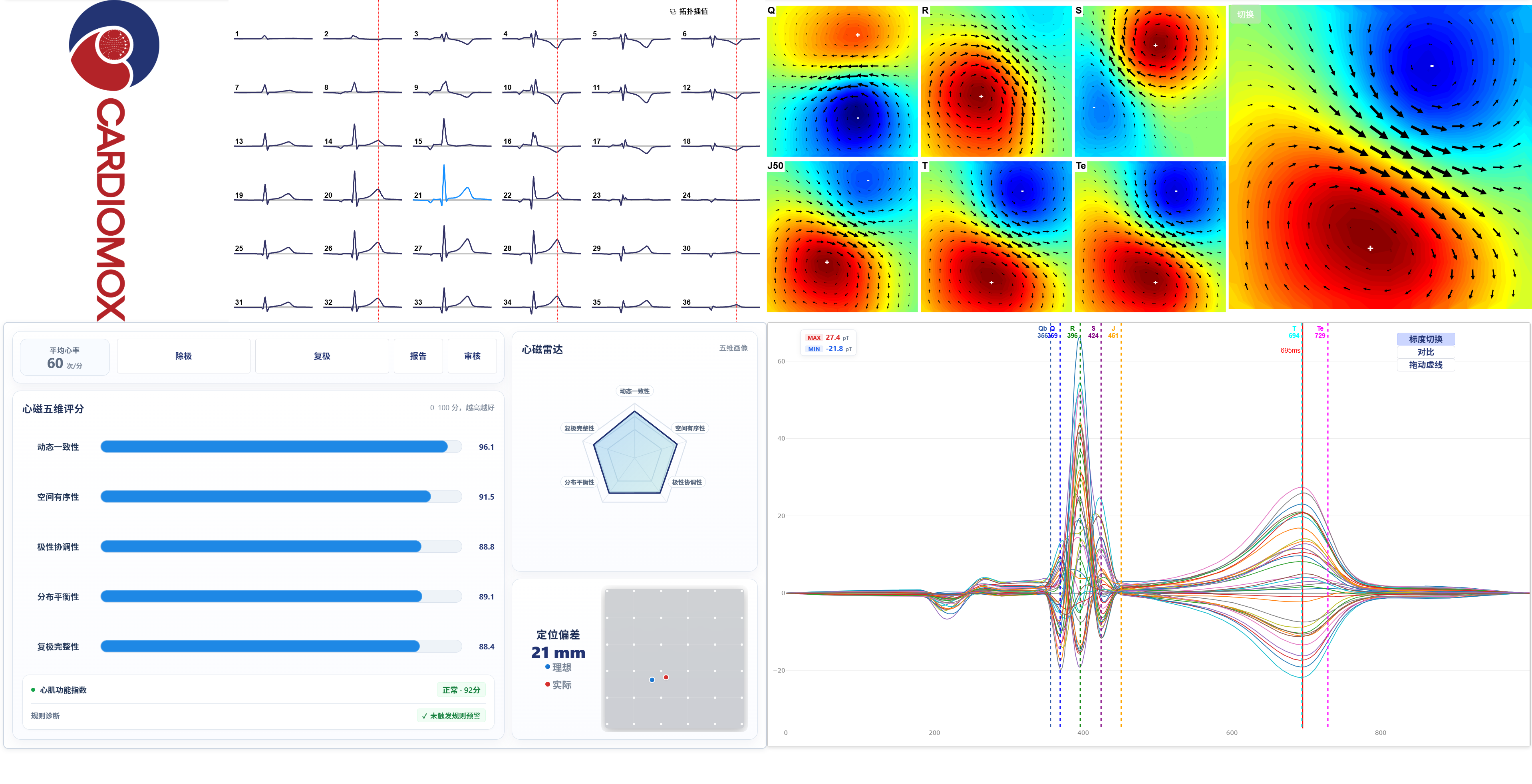

SHARED SOFTWARE


MCG-36OPM-01 与 MCG 9 共用软件界面,具体功能以设备配置为准。

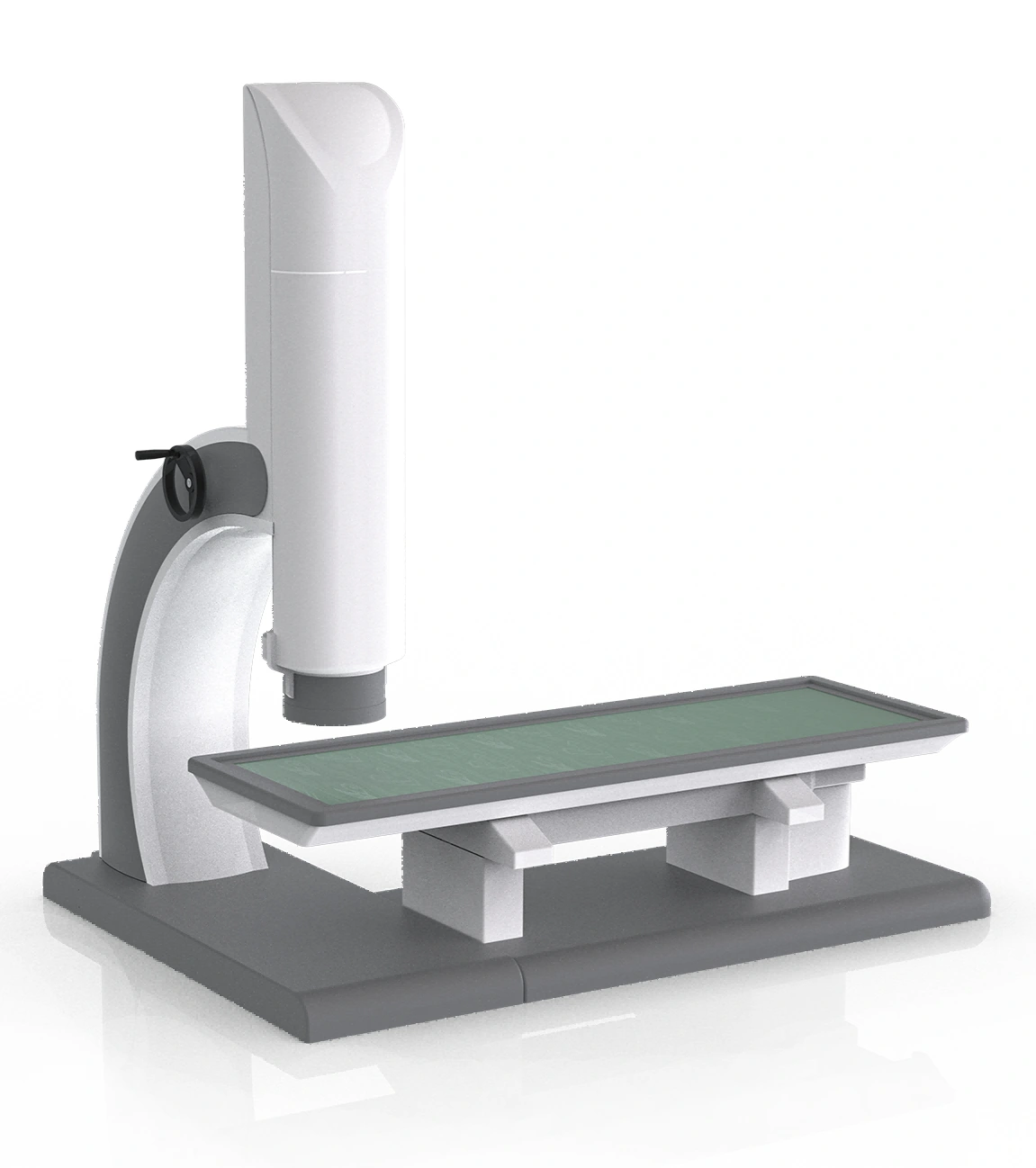

SYSTEM OVERVIEW
本型号采用超导二阶梯度探测结构,降低环境磁干扰影响;无需磁屏蔽室,现场仍须评估干扰条件。
SQUID PRINCIPLE
40 秒原理动画
液氦、梯度线圈与量子干涉
从单通道探头进入液氦低温区,观察超导拾取线圈的结构示意。
EXAMINATION WORKFLOW
SQUID · 42 秒流程动画
实际整次检查约 10–15 分钟
受检者平躺并连接心电电极。第一次移床仅使探头大致对准胸部,此时还没有完成根据信号强弱的精细定位。
每区记录约 1 分钟,整次检查约 10–15 分钟,包含准备、定位与移床,受现场干扰影响。操作请遵循产品说明书与医疗机构指导。
DEPLOYMENT & SERVICE
以下为 2025 年 6 月版产品资料中的部署信息,实际条件以当前设备配置和现场评估为准。
SHARED SOFTWARE


MCG-36OPM-01 与 MCG 9 共用软件界面,具体功能以设备配置为准。
01 / APPLICATION
以下介绍心磁图在风险观察、缺血研究和治疗随访中的应用方向。是否进一步检查、造影或调整治疗,由医生结合临床情况及对应设备的注册资料判断。
02 / DEVICE SCENES

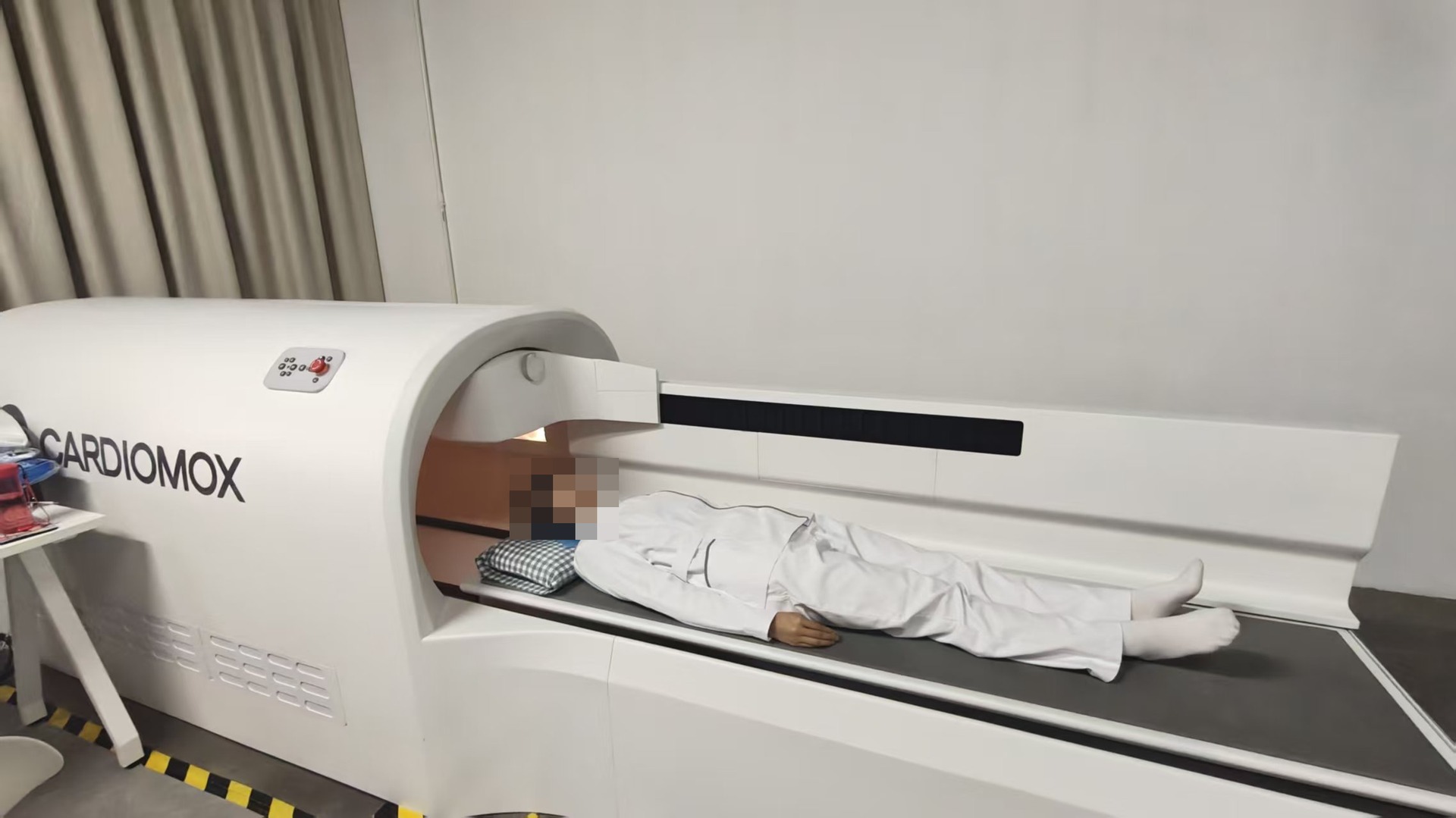

磁屏蔽桶与移动检查床的实际场景。

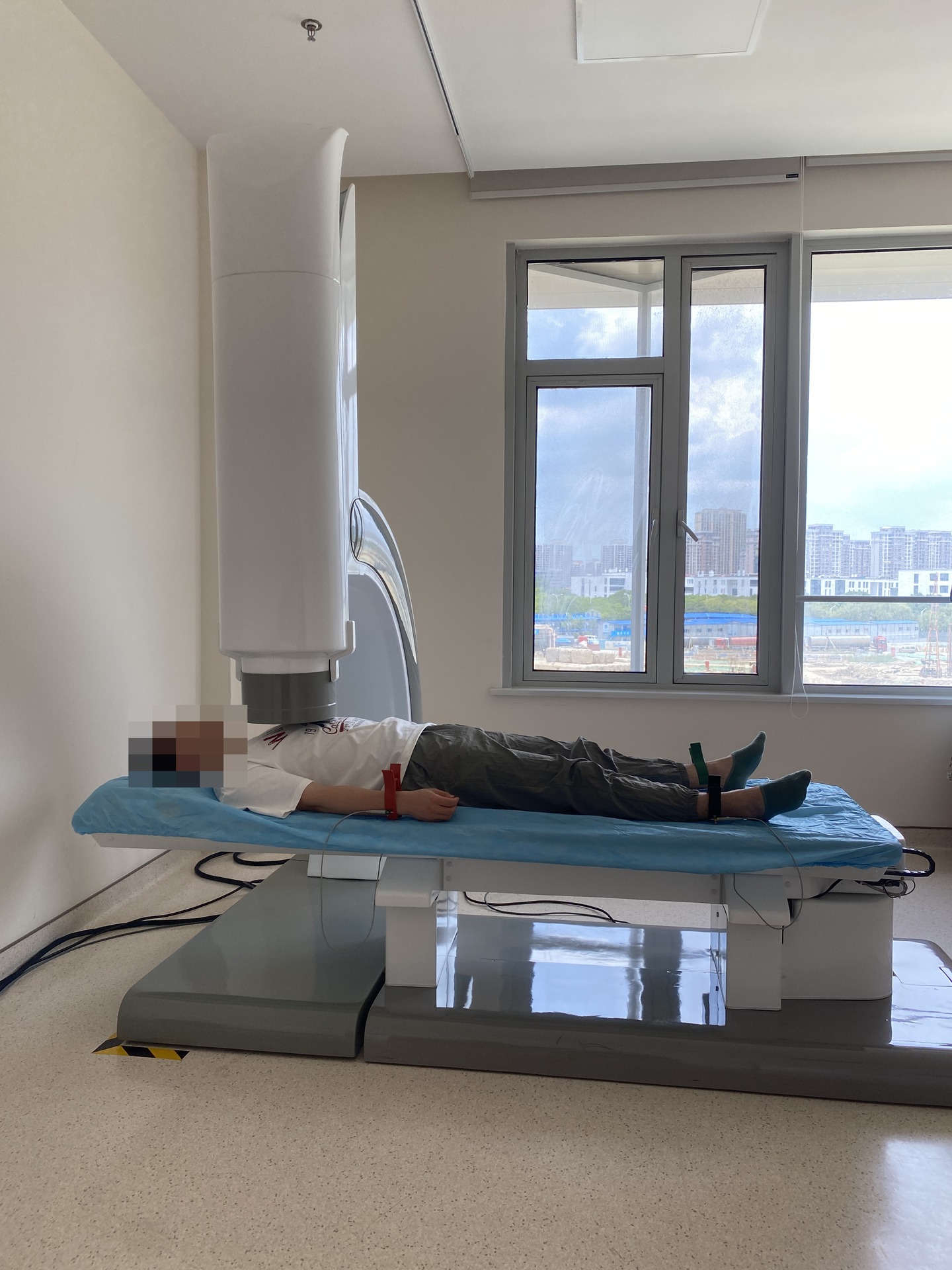

胸部上方探测装置与检查床的实际场景。
03 / THE REPORT

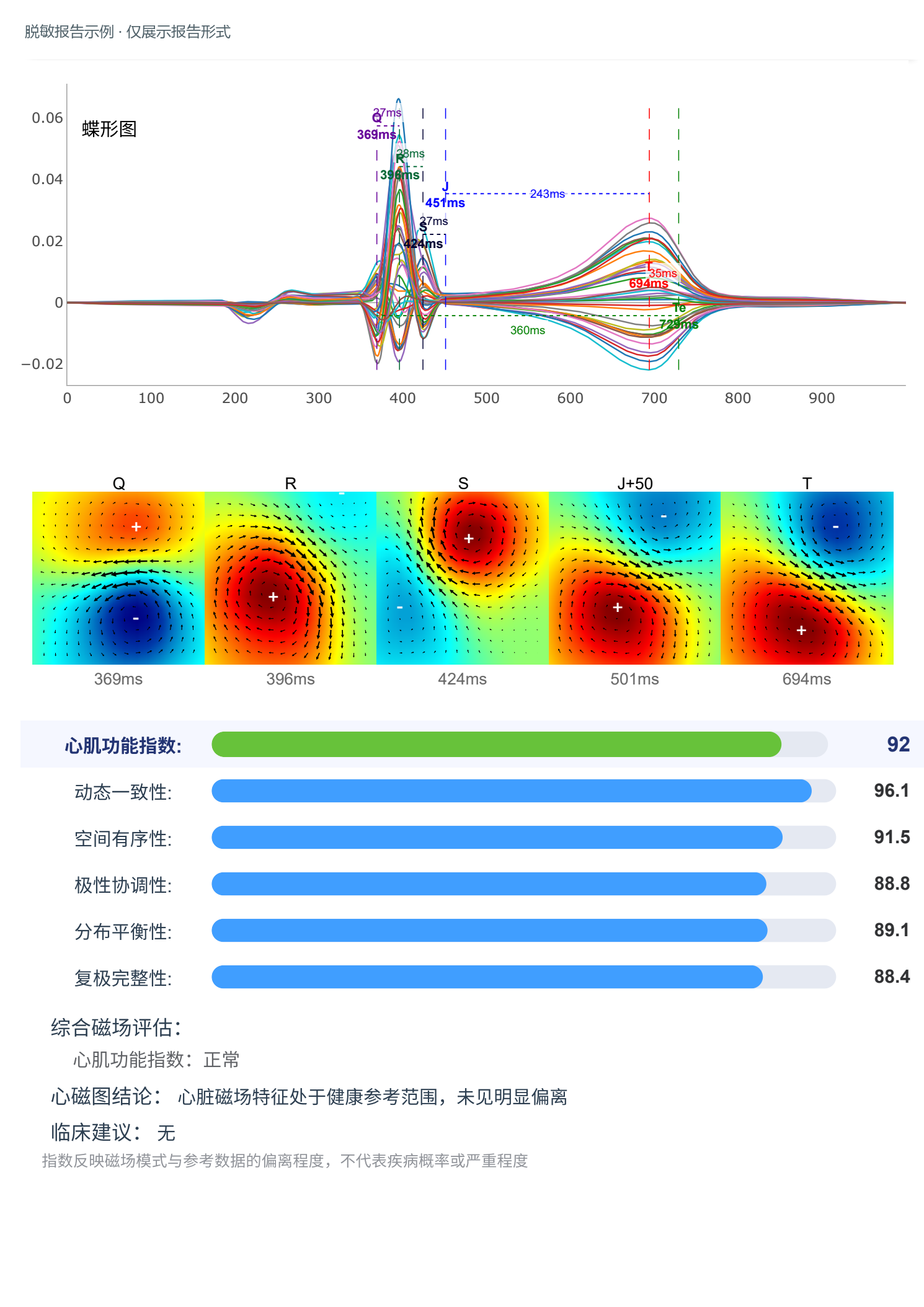

心磁图报告通过波形、磁场图、指数评分及文字结论,呈现本次检测采集和分析的心磁信息。
以叠加形式展示多通道心磁信号波形,便于查看同一心动周期中的整体形态。
展示 Q 波、R 波、S 波对应时刻的磁场分布,以及 J50(J 点后 50 ms)、T(T 波峰值)和 Te(本报告中 T 波结束前的标记时刻)的磁场图。具体特征点定义以当前软件说明为准。
呈现总体评分及五个细分维度:动态一致性、空间有序性、极性协调性、分布平衡性、复极完整性。示例报告注明,指数反映磁场模式与参考数据的偏离程度,不代表疾病概率或严重程度。
包括 QRS 变化磁场图和 J-Te 变化磁场图,以连续时刻的图谱呈现相应时段内磁场的变化。
列示本次检测的心磁图结论及临床建议。报告项目随软件版本与产品说明书有所不同,临床解读由医生结合检查情况作出。

04 / CLINICAL CASES
结合其他检查与治疗记录,
观察具体患者的心磁表现。
男,74岁;反复胸闷、气促5年余。高血压10余年,2型糖尿病1年余。
2021-12-23
冠脉轻度狭窄
报告记载:RCA中段约30%;LAD中段钙化、狭窄约30%;LM、LCX未见狭窄。
2021-12-22
局部心肌灌注降低
报告记载:左室心尖部、前间壁、下壁及后壁局部心肌血流灌注降低。
2021-12-22 08:35
复极期图谱对照
病例提供者提示复极期图谱异常。J50与T峰原图展示相应时刻的磁场空间分布。
本例观察入院心电图在正常范围,冠脉为轻度狭窄;静息ECT提示局部灌注降低,病例提供者描述心磁复极期图谱异常。
来源:同一患者的病程、造影报告、静息ECT报告及心磁图像。心磁异常描述来自病例提供者。静息灌注结果不单独用于判断可逆性缺血;本例资料未包含冠脉微循环功能检测。
男,76岁;前降支近段至近中段长段狭窄,接受支架治疗。
2022-03-17
2022-03-16 09:23
特征时刻图谱与多通道波形,记录于介入治疗前一天。
心磁图像观察J50正极区偏图像右下,T峰附近转向中下部。上述位置按图像方向描述。
狭窄比例及治疗经过引自原造影报告。两张造影截图的投照角度和心动时相有所不同。此例展示的心磁资料均采集于治疗前。
同一患者的术前记录与支架后随访,比较对应心动阶段的磁场形态。
随访图的红色正极区形态更圆整。
前后观察术前可见的正极区分裂、多极样形态,在随访片段中不再明显。
来源:同一患者的术前与支架后随访截图,前后对应关系由病例提供者确认。R波图分别取各次记录的R波时刻;连续片段分别取接近T峰的5帧。两次显示量程不同,本组对照用于观察形态变化,不比较磁场绝对幅度。
病例资料已作去标识处理。个案用于展示检查信息与图谱观察,结合病史及其他检查解读。
按公司参与、设备应用与技术支持、领域研究分类,注明各文献与公司的实际关系。研究参与不等同于当前产品验证。
英文文献保留原文题名与署名,中文题名为参考译名。文献核对:2026年9月28日。
按原文作者及单位列示参与关系,并标注文献类型。
Causal-Driven Severity Grading for Myocardial Ischemia Diagnosis Based on Magnetocardiography
Zhongxiang Cao, Jialin Shi, Xie Feng · Electronics, 15(12), 2697.
作者署名:封燮(Xie Feng);原文单位为 Suzhou Magnetocardiography Co., Ltd.
A Method for Early Screening of Potential Coronary Artery Disease Based on Magnetocardiography
Kaiming Zhao 等 · Engineered Science, 39, 1973.
作者署名:封燮(Xie Feng)、许琳(Lin Xu);原文单位为 Suzhou Cardiomox Co, Ltd.
Research on Denoising Methods for Magnetocardiography Signals in a Non-Magnetic Shielding Environment
Biao Xing, Xie Feng, Binzhen Zhang · Sensors, 25(19), 6096.
作者署名:封燮(Xie Feng);原文单位为 Suzhou Cardiomox Co., Ltd.
Optimized variational mode decomposition algorithm based on adaptive thresholding method and improved whale optimization algorithm for denoising magnetocardiography signal
Mingyuan Chen 等 · Biomedical Signal Processing and Control, 88, 105681.
作者署名:封燮(Xie Feng)、王睿奇(Ruiqi Wang);收录信息按出版社登记的作者名单列示。
王睿奇、封燮、汤苏晋、陈铭远、张斌珍、段俊萍 · 传感技术学报, 36(7), 1153–1158.
作者及单位:王睿奇、封燮共同署名;期刊页面列有中北大学仪器与电子学院、苏州卡迪默克医疗器械有限公司。
Development of 9-Channel Magnetocardiograph CARDIOMOX MCG-9
Vitalii Budnyk 等 · 2023 IEEE 13th International Conference on Electronics and Information Technologies (ELIT), 1–6.
作者署名:封燮(Xie Feng);原文单位为 Suzhou Cardiomox Ltd。研究对象为 MCG-9 系统。
Software development for Magnetocardiograph CARDIOMOX MCG-9
Vitalii Budnyk 等 · 2023 IEEE 13th International Conference on Electronics and Information Technologies (ELIT), 289–295.
作者署名:封燮(Xie Feng);原文单位为 Suzhou Cardiomox Ltd。研究对象为 MCG-9 系统软件。
Unshielded Magnetocardiography in Clinical Practice: Detection of Myocardial Damage in CAD Patients and in Patients Recovered from COVID-19
Illya Chaikovsky 等 · IntechOpen, Clinical Use of Electrocardiogram · 2022年在线发表,2023年收录于书籍。
作者署名:封燮(Xie Feng)、许琳(Lin Xu);原文单位拼写为 Suzhou Cadiomox Ltd。
关联信息见各论文的方法或致谢。
Exploring the association between magnetocardiographic parameters and echocardiographic indices of concentric left ventricular remodeling in hypertension: a cross-sectional correlation study
Junyi Zhang, Jianfeng Zhang, Yang Duan, Yafeng Zhou · Clinics, 101044 · 横断面相关性研究。
技术支持(论文致谢):原文致谢 Suzhou CARDIOMOX 的技术支持,并提及 Xie Feng 与 Meng Xiang 的贡献;方法部分注明使用 CARDIOMOX MCG-9。
Development and validation of a Magnetocardiography-Based nomogram for predicting coronary stenosis in patients with normal resting electrocardiograms
Yufeng Jiang, Shuai Xu, Liangping Zhao, Yafeng Zhou · The International Journal of Cardiovascular Imaging.
设备应用(方法部分):出版社摘要的方法部分注明采用 Cardiomox MCG-9 系统采集心磁记录。
心磁图相关方法与探索方向。
Magnetocardiography for Distinguishing Obstructive Coronary Heart Disease and Coronary Microvascular Dysfunction: A Feasibility Study
Nandi Bao 等 · Cardiology · 可行性研究。
领域研究:探索阻塞性冠心病与冠脉微循环功能障碍的区分。
The value of magnetocardiography in the course of coronary intervention
B. Hailer 等 · Annals of Noninvasive Electrocardiology.
领域研究:对应介入治疗前后心磁变化的研究背景,使用不同设备,不列为公司研究或本产品治疗评估证据。
临床使用须符合对应型号获批的注册资料及说明书。
OUR COMPANY
从2016年成立至2026年,公司持续深耕心磁领域,积累研发与临床应用研究经验。
苏州卡迪默克医疗器械有限公司专注于心磁图相关医疗器械、信号处理软件及应用研究,以心脏电生理、微弱磁检测与计算算法的交叉研究为基础,推动心磁技术与临床需求相结合。
公司围绕心磁信号采集、降噪处理、特征分析、图谱呈现与报告输出开展研发,注重设备与软件的协同。我们致力于提升信号质量与分析流程的规范性,让心磁检测从设备操作、信号采集到报告阅读,都更加清晰、直观和易于理解。
基于核心研发人员在低温超导心磁技术方面的研发与临床应用经验,公司持续推进基于原子磁力计的36通道心磁检测系统研发,探索无液氦心磁技术的实际应用。公司曾受苏州大学附属第四医院委托开展无液氦心磁系统开发,并围绕不同技术路线的物理性能与病例诊断一致性开展研究。
公司将信号处理与智能分析作为重要研发方向,研究独立成分分析(ICA)降噪、时空特征提取等方法,并开展基于卷积神经网络(CNN)的心肌缺血辅助评估与临床验证研究。我们重视算法结果与临床资料的对照验证,推动研究方法向实用分析工具发展。
围绕医疗机构、体检机构及健康管理机构的需求,我们探索心磁图在心血管健康评估与治疗后随访中的应用,通过规范记录、历次对比和趋势呈现,观察长期心磁变化。
